Sumisura

Sumisura est un caniveau réglable en longueur et modulaire: il est fourni avec des embouts non soudés et peut donc être facilement raccourci à l’aide du gabarit fourni (également adapté à la découpe correcte de la grille en acier inoxydable). Une fois la longueur ajustée, le caniveau se complète en collant les embouts avec la colle TCF (également fournie dans l’emballage standard) qui ferment le caniveau et soutiennent la grille supérieure.

Il est également modulaire car les embouts peuvent être remplacés par des raccords (disponibles séparément) qui permettent d’unir plusieurs caniveaux, en configuration linéaire ou angulaire.

Sumisura est disponible dans les longueurs suivantes:

L.max 800 mm
L.max 1.200 mm

Le siphon et le reste de la structure du caniveau, qui sont incorporés dans la chape, sont en ABS, tandis que les parties visiblesde la grille sont en acier inoxydable AISI 316 (avec embouts carrés en laiton chromé), un acier de haute qualité particulièrement résistant à l’usure et à l’action corrosive des agents chimiques ou des eaux saumâtres.

La version standard comprend un siphon avec sortie horizontale DN50 associé au kit garde d’eau traditionnel (de 35 mm), mais elle est également disponible avec un clapet anti-odeur, où le système anti-odeur est réalisé par un clapet mobile qui remplace la garde d’eau dans le siphon. Dans la version avec sortie verticale ø46/50/54, aucun système anti-odeur n’est prévu.

Comme pour les autres caniveaux d’OMP TEA, Emyflow est également fourni avec un kit d’étanchéité périmétrique qui sécurise la zone de contact entre le caniveau et la chape et sert de base pour la réalisation de la couche isolante avec colles à base de ciments imperméabilisants ou tissus techniques.

Pour plus d’informations sur l’étanchéité en couche mince et les produits de la marque OMP TEA, consultez notre page installation.

Avec le kit d’étanchéité, vous trouverez également, dans l’emballage, des supports pour niveler le caniveau qui facilitent son installation et permettent un réglage facile en s’adaptant à toute irrégularité de la surface; tous les composants internes du siphon (y compris les grilles anti-cheveux), ainsi que la grille couvrante et la feuille d’instructions.

Gamme disponible

ARTICLE	LONGUEUR	SORTIE	SIPHON
983.201.8	L. MAX 800 mm	latéral DN50	siphon hydraulique
983.401.8	L. MAX 1.200 mm	latéral DN50	siphon hydraulique
983.271.8	L. MAX 800 mm	latéral DN50	clapet anti-odeur
983.471.8	L. MAX 1.200 mm	latéral DN50	clapet anti-odeur
982.401.8	L. MAX 1.200 mm	verticale ø46/50/54	sans siphon

Dimensions et encombrements

Avec sortie horizontale DN50:

Hauteur du sol, réglable en hauteur pour sols d’une épaisseur minimale de 7 mm à 22 mm max.
Encombrement du siphon dans la chape H. 80 mm

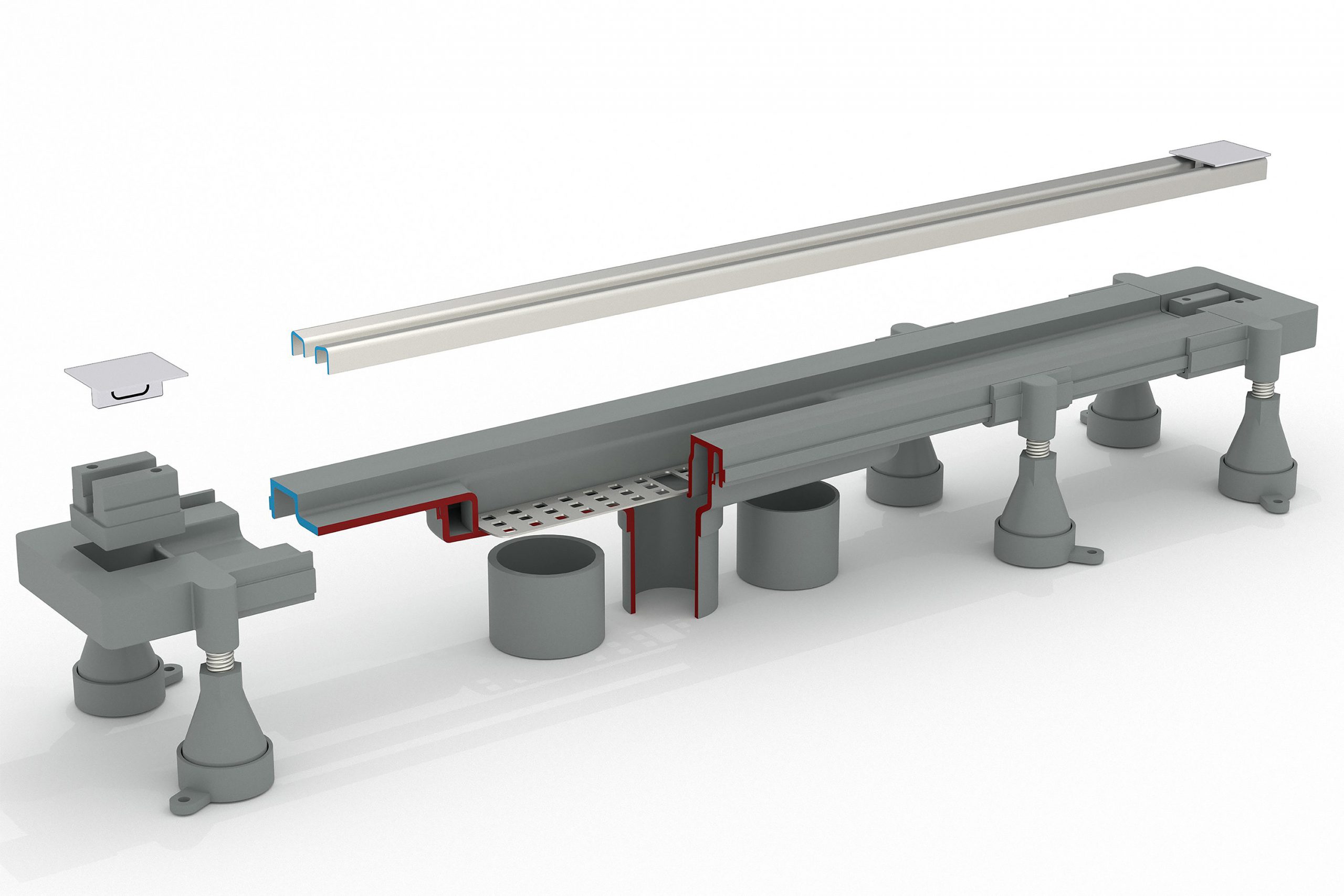

Avec sortie verticale ø46/50/54:

Hauteur du sol, réglable en hauteur pour sols d’une épaisseur minimale de 7 mm à 22 mm max.
Encombrement du siphon dans la chape H. 50 mm

Caractéristiques principales

Réglage de la longueur de min. 430 à max. 1200 mm
Grille en acier inoxydable AISI 316 réglable en hauteur de 7 à 22 mm
Étanchéité périphérique en couche mince
Accès direct au siphon amovible
Supports coulissants pour faciliter la pose, utilisables pour chaque longueur
Dry-spot : point de drainage pour l’eau filtrée du sol
Sortie latérale DN50 en ABS
Hauteur de sol 7-22 mm
Encombrement dans la chape H. 80 mm
Garde d’eau de 35 mm (avec siphon hydraulique)
Débit d’eau 36 l/min

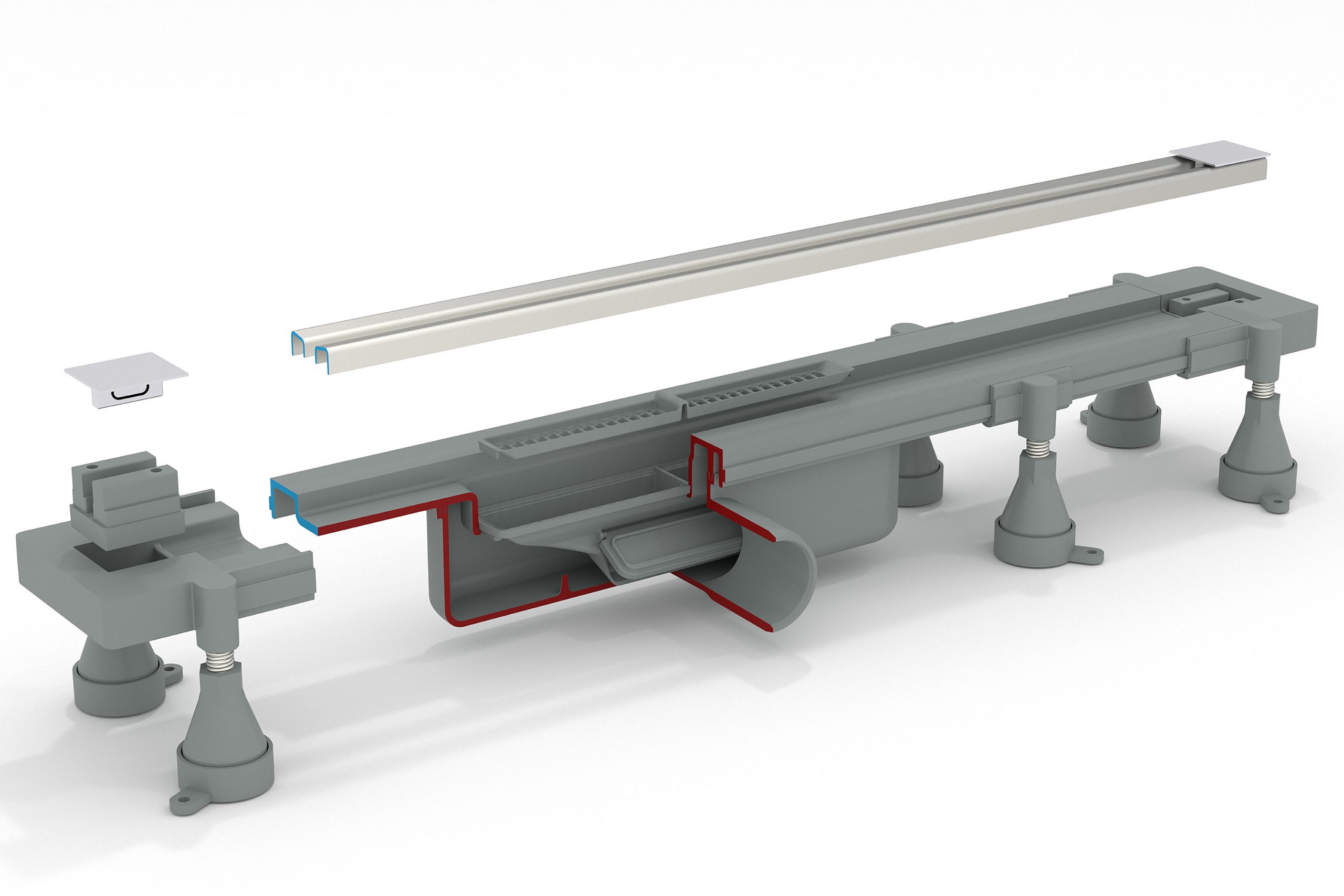

Avec sortie horizontale et clapet anti-odeur

Avec sortie vertical sans siphon

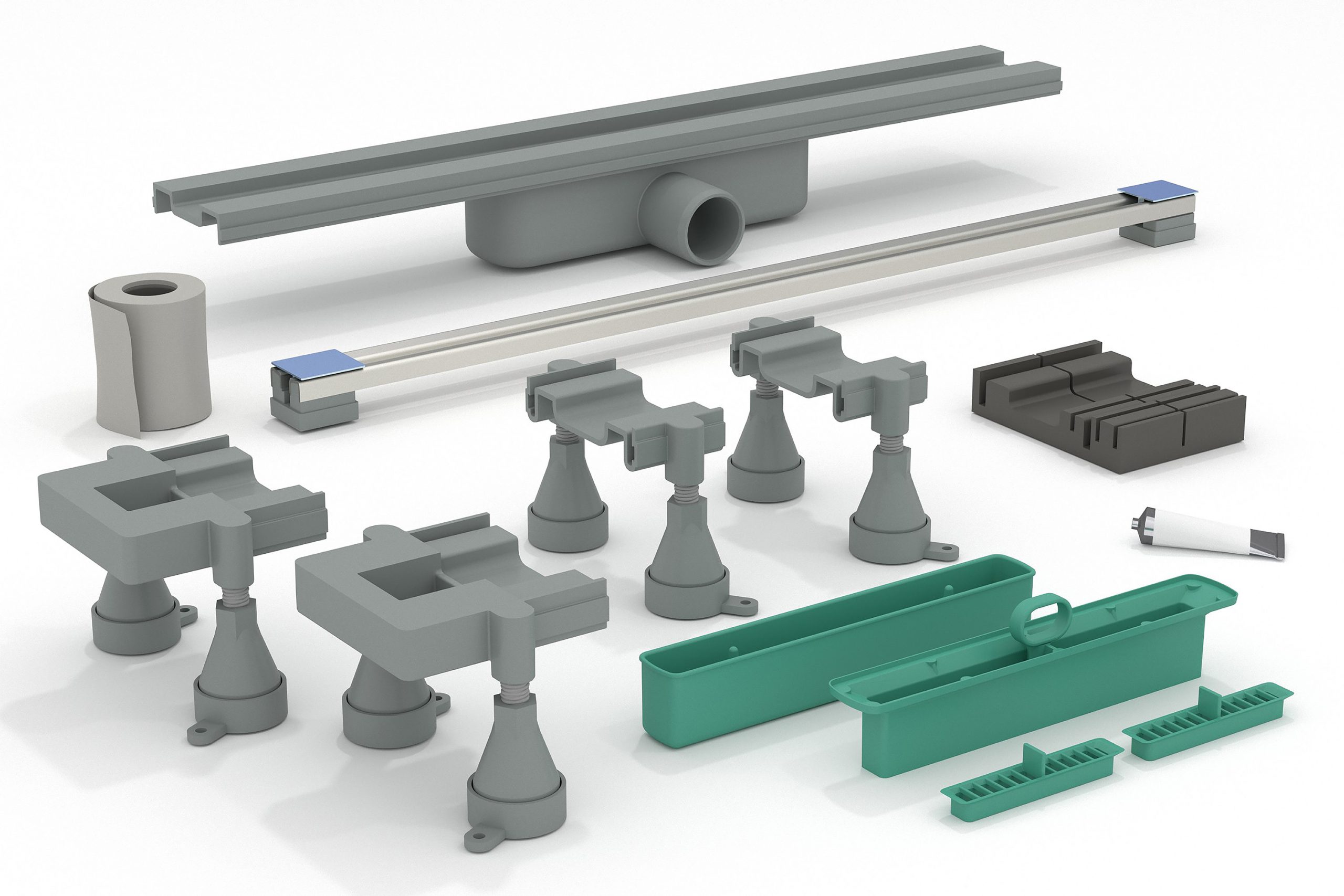

Contenu de l’emballage

1 ✕ grille en acier inoxydable AISI 316 réglable en hauteur et terminaux en laiton chromé
1 ✕ caniveau avec regard en ABS
2 ✕ embouts avec supports de mise à niveau (pieds stabilisateurs)
2 ✕ supports de mise à niveau centraux et coulissants (pieds stabilisateurs)
1 ✕ colle TCF pour souder les embouts
1 ✕ kit garde d’eau et filtre anti-cheveux (version avec sortie verticale sans système anti-odeur)
1 ✕ kit pour l’étanchéité périphérique du caniveau
1 ✕ gabarit pour la découpe correcte du caniveau et de la grille en acier
1 ✕ notice d’instructions

Raccords

Il est possible de combiner aux caniveaux Sumisura des raccords spéciaux permettant d’assembler plusieurs caniveaux pour prolonger la longueur de l’évacuation ou augmenter le débit d’eau. Ils sont disponibles pour des raccords linéaires et angulaires.
Les instructions correspondantes sont disponibles au bas de la page.

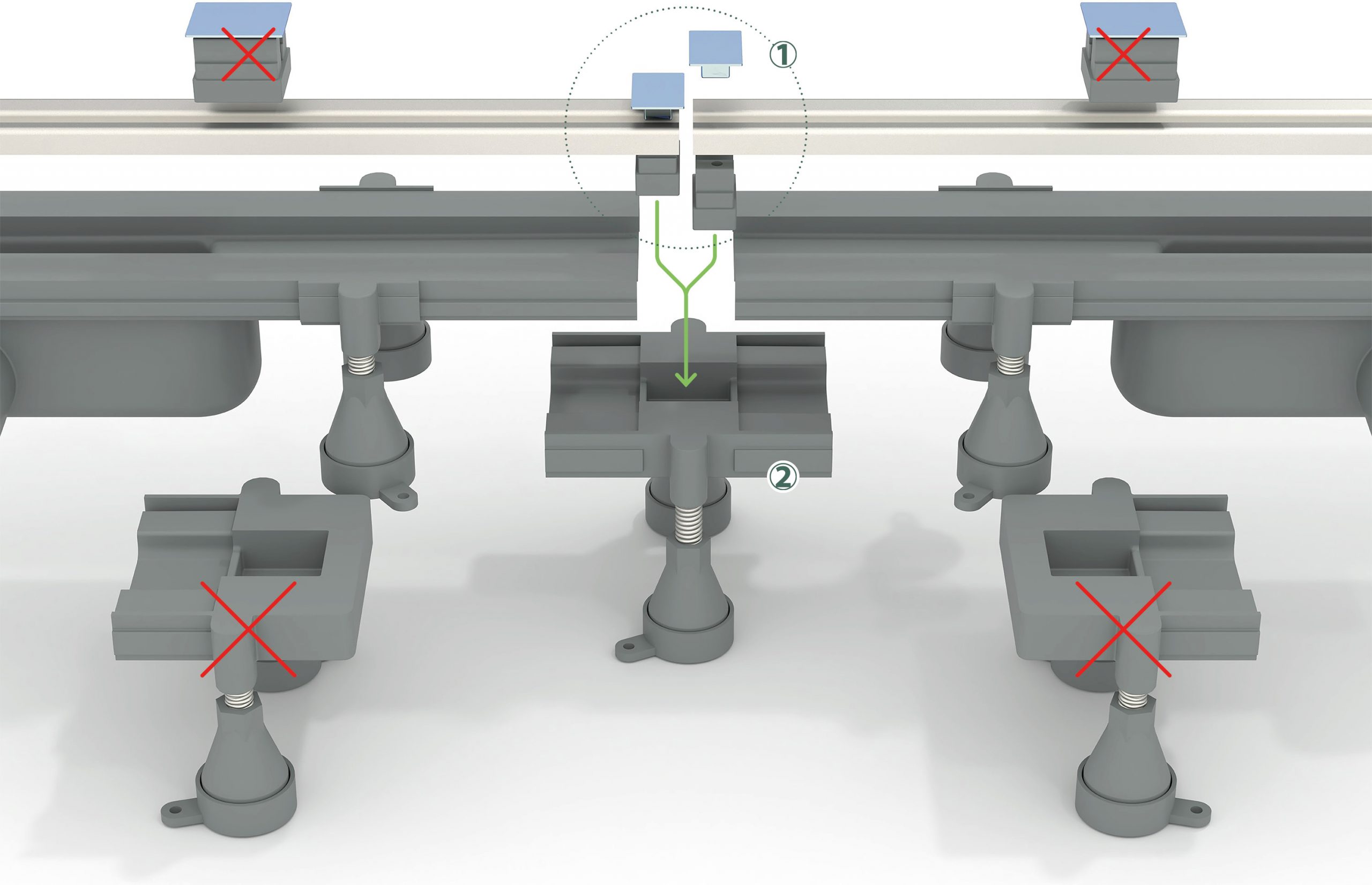

Raccord linéaire
Art. 987.000.0 + 987.001.0

Il est possible de réaliser un continu linéaire (sans interruptions entre les grilles) de plusieurs caniveaux en ajoutant un raccord Art. 987.000.0 (n° 2 dans l’image) tous les deux caniveaux.
Dans ce cas, les embouts en ABS fournis avec les caniveaux ne doivent pas être utilisés, mais les deux caniveaux doivent être soudés directement au raccord.
Dans ce cas, les embouts en laiton de la grille, également, ne sont pas nécessaires. À leur place, il est conseillé d’utiliser le kit 987.001.0 (n° 1 dans l’image), qui permet de maintenir l’esthétique du raccord avec une seule pièce chromée de 40×40 mm, comme aux extrémités, ce qui permettra de retirer plus facilement la grille unique de 800 ou 1200 mm au lieu de l’ensemble du montage assemblé.

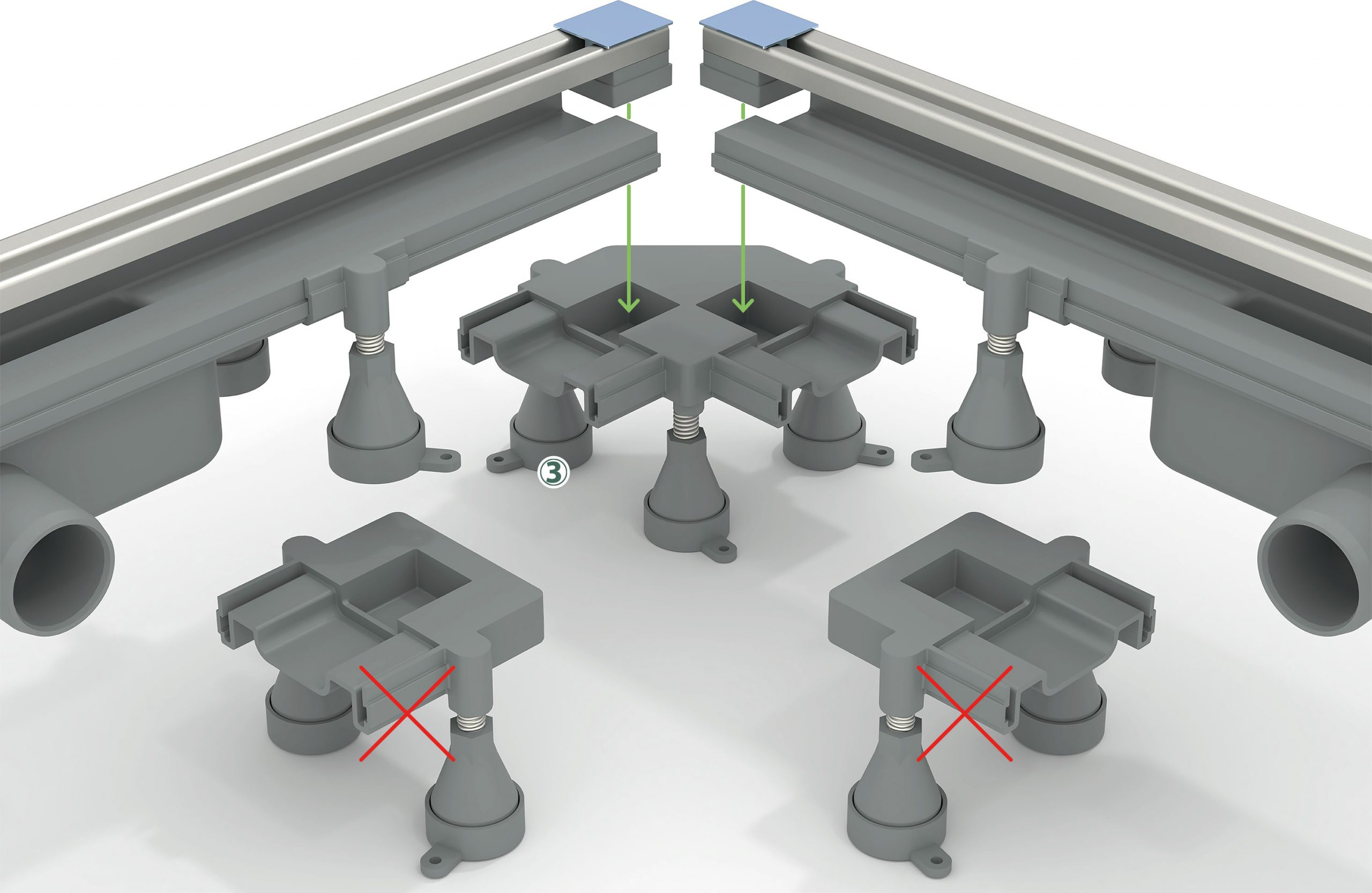

Raccord angulaire
Art. 987.004.0

Pour réaliser un angle, les embouts en laiton restent séparés ; il faut donc utiliser ceux qui sont fournis avec les caniveaux. Aucun kit supplémentaire n’est nécessaire.
Les terminaux en ABS des caniveaux doivent être éliminés, et les caniveaux directement soudés au raccord angulaire Art. 987.004.0 (n° 3 dans l’image).
